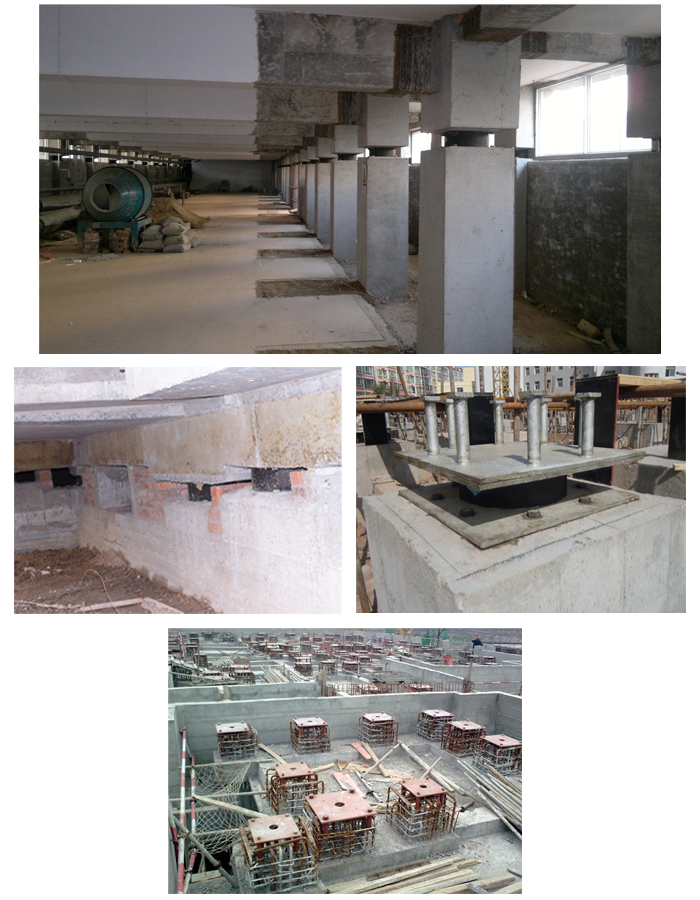

隔震垫技术使用案例

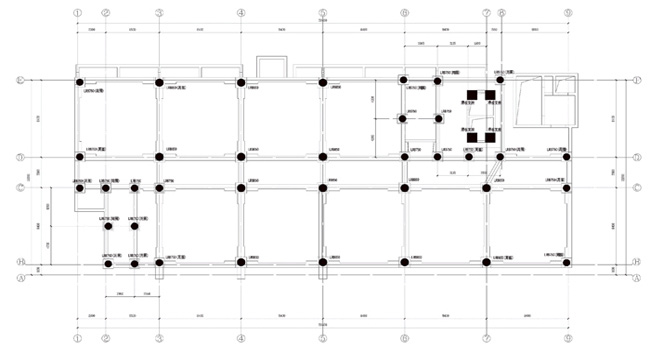

隔震垫平面布置图

隔震支座性能设计要求及阻尼器技术指标要求

1 、橡胶材料的拉伸要求

主要材料质量要求应满足JGJ118-2001《建筑隔震橡胶支座》的有关规定。

2 、隔震支座设计使用年限

本工程隔震支座设计使用年限为50年。

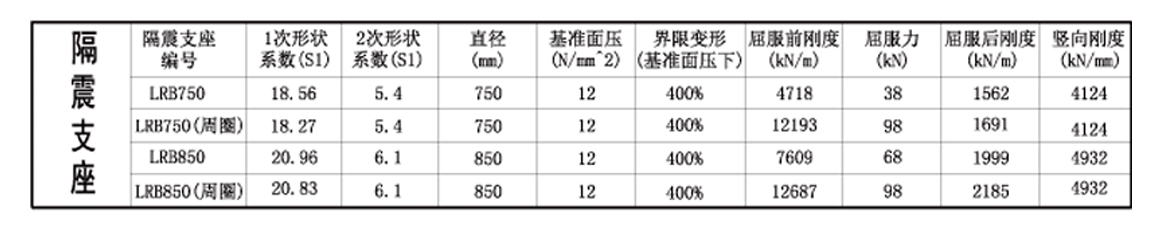

隔震支座编号及参数说明

隔震支座的技术性能及试验要求:

1 、隔震支座产品必须提供其在轴压应力作用下的竖向刚度、竖向变形性能、竖向极限拉应力、竖向极限压应力; 在水平位移为0.55倍有效直径时的竖向极限压应力。

2 、隔震支座产品必须提供其老化性能、徐变性能、疲劳性能及耐火性能。

3、 隔震支座产品必须提供抗腐蚀性、耐水性性能。

4 、隔震支座产品性能的出厂检验数量,每项工程每种规格不应少于3个。如发现有不合格产品,应加倍进行抽检; 在加倍抽检中如仍出现不合格产品,则必须进行全数检验。安装前对工程所用隔震支座进行抽检。

5 、隔震支座产品性能型式检验和产品性能出厂检验不能互相代替。

6 、检验不合格的产品及检验后性能发生变化不能满足正常使用要求的产品,不得在工程中使用。

7 、未尽事项按《建筑隔震橡胶支座》(JG118-2000)及《橡胶支座第3部分:建筑隔震橡胶支座》(GB20688.3-2006) 执行。
